venus学习 10/14
理解为什么配置了 4 个 Tile，却只有 1 个 Tile 工作；构造多任务实验，验证 Cluster 的并行执行能力，并比较 RTL 与 gem5。
2. 单任务：增加 Tile 数不一定加速

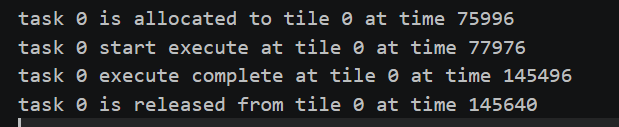

原始 LDPC DAG 只有一个普通任务 Task 0，对应函数 test_1。
flowchart LR
A["DAG：只有 Task 0"] --> B["L2 Scheduler"]
B --> C["Tile 0 执行"]
D["Tile 1～3 空闲：没有更多任务"]
理解：
- 调度器负责将任务分配给 Tile。
- 一个普通任务不会自动拆成四份，分到四个 Tile。
3. 四任务：先在 gem5 中观察并行收益
构造四份独立 LDPC 任务，分别使用 1、2、4 个 Tile。
flowchart TD
A["固定：4 个独立任务"] --> B["1 Tile：依次执行"]
A --> C["2 Tiles：两路并行"]
A --> D["4 Tiles：四路并行"]
第一轮 gem5 批量实验结果：
| Tile 数 | 四任务批次完成时间 | 相对 1 Tile 加速比 |
|---|---|---|
| 1 | 276.872 μs | 1.00× |
| 2 | 140.628 μs | 1.97× |
| 4 | 75.520 μs | 3.67× |
这里是从仿真时间零到 DAG 完成的计时口径，包含模型中的任务装载、结果返回等过程。
发现的问题：这版批量数据镜像约 513.5 KiB，超过文档配置的 RTL Cluster 共享存储容量 384 KiB。因此，这组结果可以说明 gem5 中的并行趋势，但不能直接视为 RTL 已验证的多核性能。
4. 为 RTL 构造容量合适的四任务 DAG
重新从 BAS 源码构造四次 test_1 调用。
flowchart LR
A["LLR_0"] --> T0["Task 0：test_1"] --> O0["out0"]
B["LLR_1"] --> T1["Task 1：test_1"] --> O1["out1"]
C["LLR_2"] --> T2["Task 2：test_1"] --> O2["out2"]
D["LLR_3"] --> T3["Task 3：test_1"] --> O3["out3"]
关键设计：
- 四个任务调用同一个函数，编译产物复用代码。
- 每个任务使用独立的 LLR 缓冲区，因为计算会修改数据。
- 每个任务返回 384 字节，共四份输出。
- 编译后的 BIN 为 241,728 字节；加上四份返回数据后仍小于 384 KiB。
- 修改实验副本中的 L1 程序，接收四份返回结果。
实验目录：
bringup/ldpc-rtl-four-20261015-020639/
5. 跑通同一份程序的 RTL 与 gem5 链路
flowchart TD
A["四任务 BAS + LDPC C"] --> B["DSL 调用 LLVM 编译"]
B --> C["dag1.bin + dag1.json"]
C --> D["L1：make venus"]
D --> E["L1 ELF 与数据数组"]
E --> F["生成 dag1_test_data.svh"]
F --> G["VCS 编译 → simv → RTL 仿真"]
E --> H["提取任务 manifest"]
H --> I["gem5：4 Tiles"]
G --> J["核对输出、Tile 分配和执行耗时"]
I --> J
RTL 编译曾返回退出码 2。排查发现当前终端没有配置好 VCS 命令路径，设置环境变量后重新编译成功。
注意：编译错误需要看日志中的具体原因，退出码本身不能证明是 License 问题。
6. 四任务 RTL 与 gem5 对比结果
两边均将 Task 0～3 分配到 Tile 0～3，四个任务存在重叠执行。
| 任务 | Tile | RTL 执行耗时 | gem5 执行耗时 |
|---|---|---|---|
| Task 0 | 0 | 68.072 μs | 67.440 μs |
| Task 1 | 1 | 67.544 μs | 67.160 μs |
| Task 2 | 2 | 68.232 μs | 67.300 μs |
| Task 3 | 3 | 68.324 μs | 67.396 μs |
四份输出逐字节一致，每份 384 字节。这证明两种实现的本次输出一致；还不是与独立 LDPC 标准答案的验证。
统一整体计时口径：
四任务执行跨度 = 最后一个任务执行完成 − 第一个任务开始执行
不包含最后的结果返回 DMA。
| RTL | gem5 | gem5 相对偏差 |
|---|---|---|
| 74.384 μs | 73.396 μs | −1.33% |
不能把四个任务的执行时间相加当作整体耗时，因为它们在并行运行。
7. 今天真正理解的内容
- Tile 与 Lane 不同：Tile 可理解为计算核；Lane 是核内部的向量并行通道。
- 任务数决定可用并行度：多配几个 Tile，不会自动把普通任务拆开。
- 多核提高吞吐量：约一个任务的时间内完成多份任务，不等于单个任务变快四倍。
- 比较性能必须统一条件：任务数据、硬件容量、Tile 数和计时边界都要明确。
- RTL 与 gem5 各有用途：RTL 验证硬件实现，gem5 便于架构实验；用相同程序对比，检查模型是否接近硬件。
DAG · Task · L2 Scheduler · Tile · Lane
任务级并行 · 共享存储容量 · 吞吐量 · 加速比 · 计时边界
