VENUS SoC 学习记录

1. 项目目录

目录	用途
hardware/	RTL（寄存器传输级）硬件设计
software/	启动程序、测试程序、调度软件和驱动
sim/	测试平台、行为模型和仿真脚本
fpga/	FPGA（现场可编程门阵列）工程
spyglass/	RTL 静态检查
syn/、apr/、pt/	综合、布局布线、时序分析
README 主要介绍组件生成、VCS/DVE 仿真、SpyGlass 检查和回归测试。

VENUS 芯片

├── 控制：L1 等控制核心

├── 计算：cluster → L2 + 多个 tile

├── 存储：启动代码、程序、数据

├── 连接与搬运：总线互连 + DMA

├── 数据接口与外设：DFE、JESD、USB、串口等

└── 基础设施：时钟、复位、电源、测试、引脚

2. 硬件组成

沿 venus_gc0802_top 路径认识了以下层次：

• SoC：包含 L1系统层调度器、系统互连、存储、外设和 cluster。
• cluster（计算单元簇）：包含 L2、DMA、存储、内部互连和 tile。
• tile（计算单元）：包含标量处理器、可配置 SIMD 扩展、本地存储和管理器。

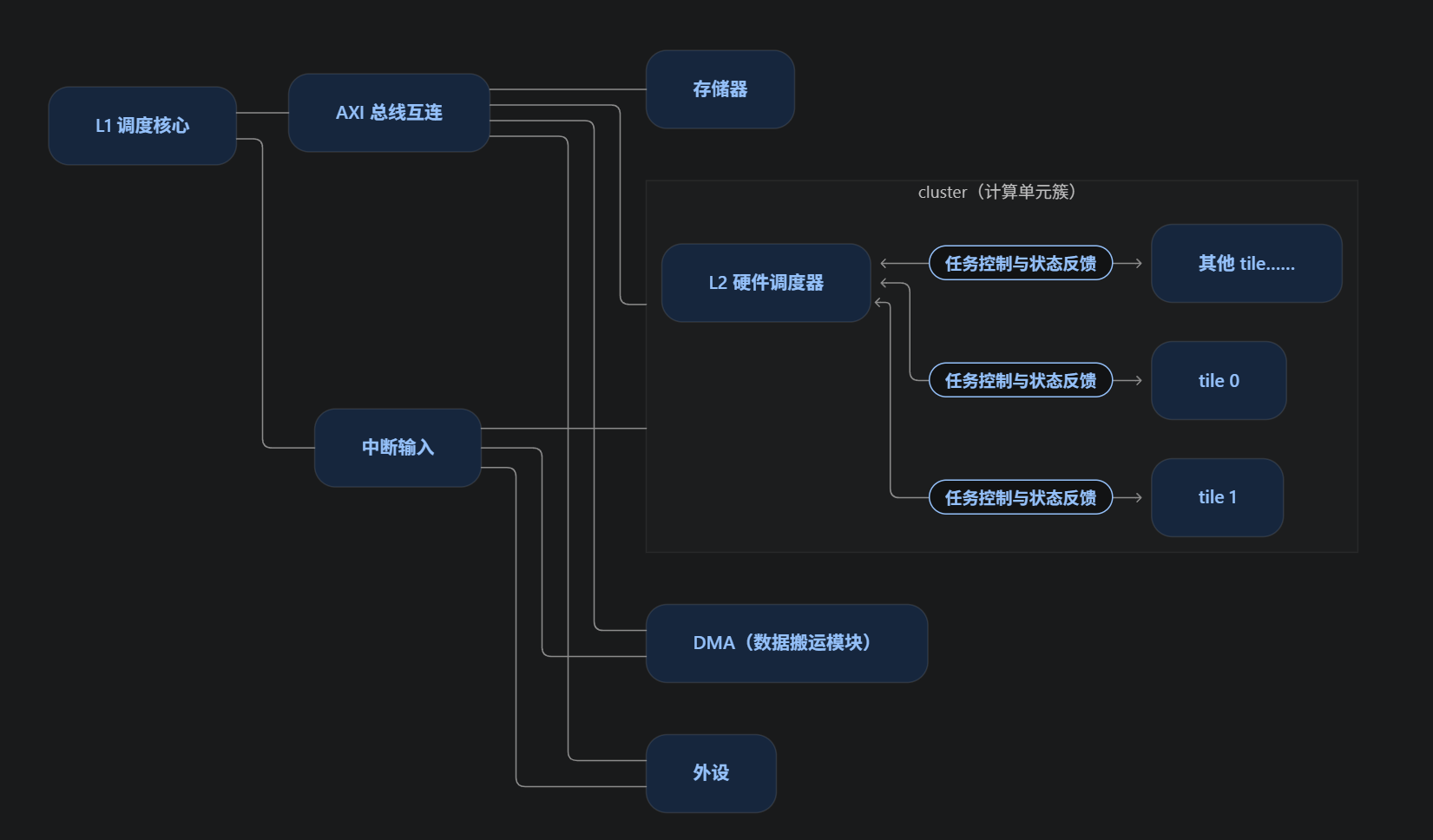

3. 模块连接

1.L1 与系统

L1 ──AXI 请求──→ 系统互连 ──→ 存储、外设、cluster

L1 ←─AXI 响应── 系统互连

L1 ←─中断通知── cluster、DMA、外设

2.L2 与 tile

L2 ──任务分配、启动、释放──→ tile 管理器

L2 ←──占用状态、硬件能力、结果请求── tile 管理器
